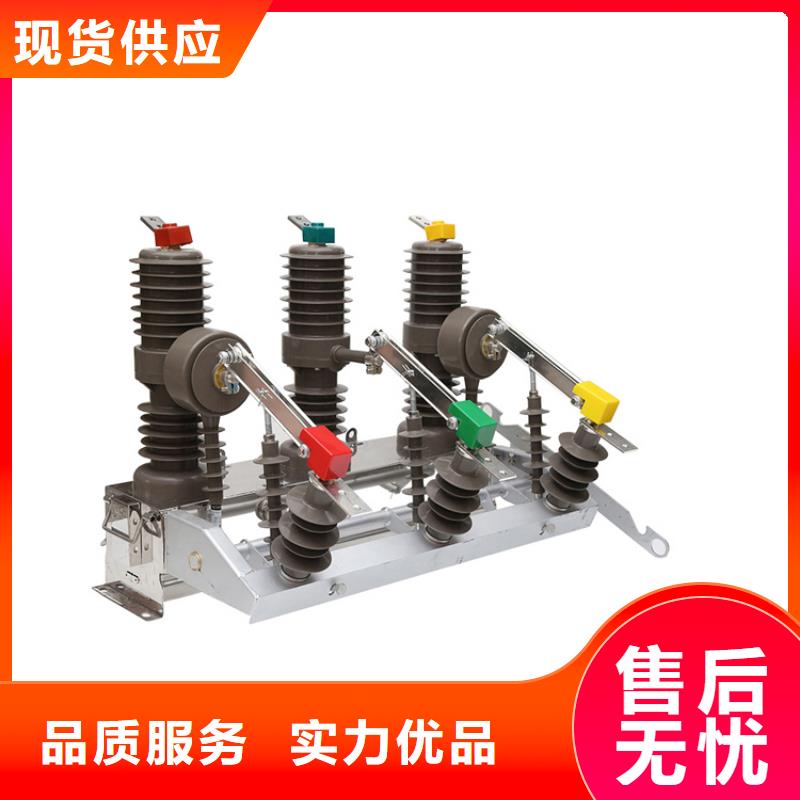

阳江ZW8-12G/630-12.5真空断路器批发价格

“高压真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。发展简史1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。1920年瑞典佛加公司次制成了真空开关。1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。随着真空技术的发展，50年代美国才制成批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。80年代中期，真空断路器的分断能力已达100千安。中国从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成批6.7千伏、分断能力为600安的真空开关;随后又制成10千伏、分断能力为1.5千安的三相真空开关。1969年华光电子管厂和西安高压电器研究所制成了10千伏、2千安单相快速真空开关。70年代以后，中国已能独立研制和生产各种规格的真空开关。 真空断路器通常可分多个电压等级。低压型一般用于防爆电气使用。像煤矿等等。

发展简史 播报 编辑 1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。1920年瑞典佛加公司次制成了真空开关。1926年等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。随着真空技术的发展，50年代美国才制成批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，开始生产15千伏、分断电流为12.5千安的真空断路器。1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。80年代中期，真空断路器的分断能力已达100千安。中国从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成批6.7千伏、分断能力为600安的真空开关;随后又制成10千伏、分断能力为1.5千安的三相真空开关。1969年华光电子管厂和西安

真空灭弧室 按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室，其基本结构如下： ①气密绝缘系统(外壳) 由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。 ②导电系统 由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。 ③屏蔽系统 屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。 操作机构 按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19弹簧储能操作机构、CT8弹簧储能操作机构。 其它部件 基座、绝缘支撑件、绝缘子等
